오일 청정도의 개념
기계 고장의 원인을 분석해 보면 놀라운 사실을 알 수 있다. 유압 및 윤활 시스템에서 발생하는 고장의 약 70~80%는 오일 오염이 원인이기 때문이다. 그만큼 오일 청정도의 유지는 기계의 수명에 직접적인 영향을 미친다.
오일을 오염 시키는 주요 요인은 크게 고형 입자, 수분, 공기(가스)가 있는데 오늘은 고형 입자를 기준으로 오일 청정도를 평가하는 ISO 4006과 NAS 1638에 대하여 알아 보도록 하겠다.
사실 NAS 1638은 폐기된 표준으로 SAE AS4059 가 그 자리를 대체하고 있으나 현장에서는 아직도 직관성을 이유로 NAS 1638 기준을 쓰고 있는 곳이 많다.
ISO 4406 (국제표준화기구 규격)
현재 글로벌 산업계에서 가장 널리 쓰이는 표준. 오일 1mL당 포함된 특정 크기 이상의 입자 개수를 기준으로 코드를 부여한다.
3구간 코드 시스템
ISO 4406은 오일을 분석해 > 4 μm, > 6 μm, > 14 μm 크기의 입자 수를 각각 측정하고,
이를 X/Y/Z 형태의 숫자로 나타냅니다.
- 첫 번째 숫자 (X) : > 4 μm 이상 크기의 입자 수 등급
- 두 번째 숫자 (Y) : > 6 μm 이상 크기의 입자 수 등급
- 세 번째 숫자 (Z) : > 14 μm 이상 크기의 입자 수 등급

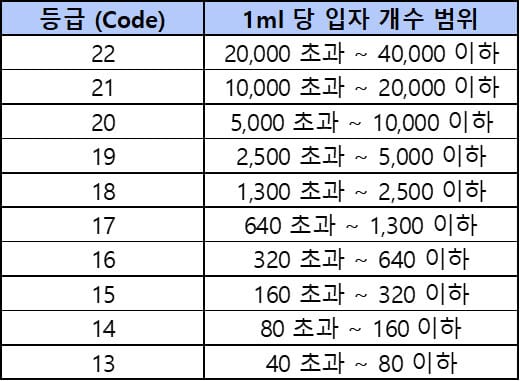

등급표
ISO 4406 등급표에는 0 등급부터 28 등급까지 있지만 실질적으로 사용 되는 등급은 13~22 등급이다. 22등급을 초과한 등급은 사실상 사용처가 없는 폐유이며, 13등급 미만의 오일은 초정밀 항공&우주 기기에도 사용 가능한 청정유이기 때문이다.
NAS 1638 (폐기된 미국 항공우주 규격)
ISO 4406과 다르게 NAS 1638은 오일 100 ml당 포함된 입자의 크기별 개수를 기준으로 한다.
또한 입자 크기 구간을 3개가 아닌 5개 구간으로 나누어 측정 후 5개 구간 중 가장 안 좋은 등급을 대표 등급으로 표시한다.

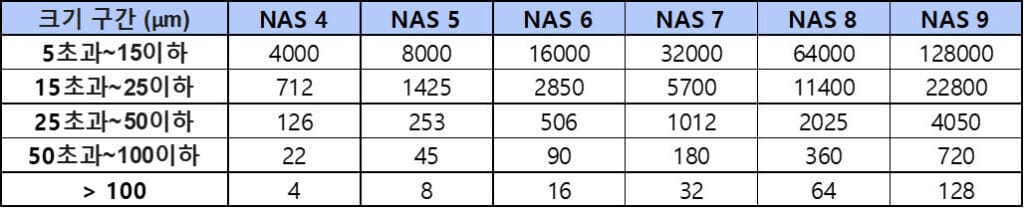

등급표
대략적인 등급 비교 (참고용)
두 규격의 측정 방식과 기준 부피가 달라 완벽한 1:1 매칭은 불가능하지만, 일반적으로 아래와 같이 매칭하여 이해한다.
* ISO 중간 입자 구간의 등급에서 -9를 한 수준 = NAS 등급
NAS 5 ≈ ISO 16/14/11 (매우 깨끗함, 고압 서보 밸브 시스템)
NAS 6 ≈ ISO 17/15/12 (깨끗함, 일반 고압 유압 시스템)
NAS 7 ≈ ISO 18/16/13 (보통, 일반 산업용 유압기기)
NAS 9 ≈ ISO 20/18/15 (약간 오염됨, 저압/중압 유압 시스템)
