열처리(Heat Treatment)의 개념
열처리(Heat Treatment)는 금속 재료에 가열과 냉각을 적절히 조절하여, 화학 조성은 바꾸지 않으면서 금속 내부의 조직을 변화시켜 원하는 물리적·기계적 성질(경도, 인성, 연성 등)을 얻는 정밀 공정이다.
쉽게 말해, 금속을 달구고 식히는 타이밍과 방법을 조절해 더 단단하게 만들거나, 반대로 부드럽게 만드는 기술이다.

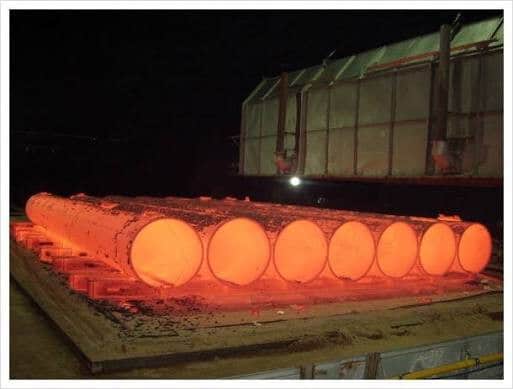

일반적인 열처리 공정의 4대 종류 (일반 열처리)

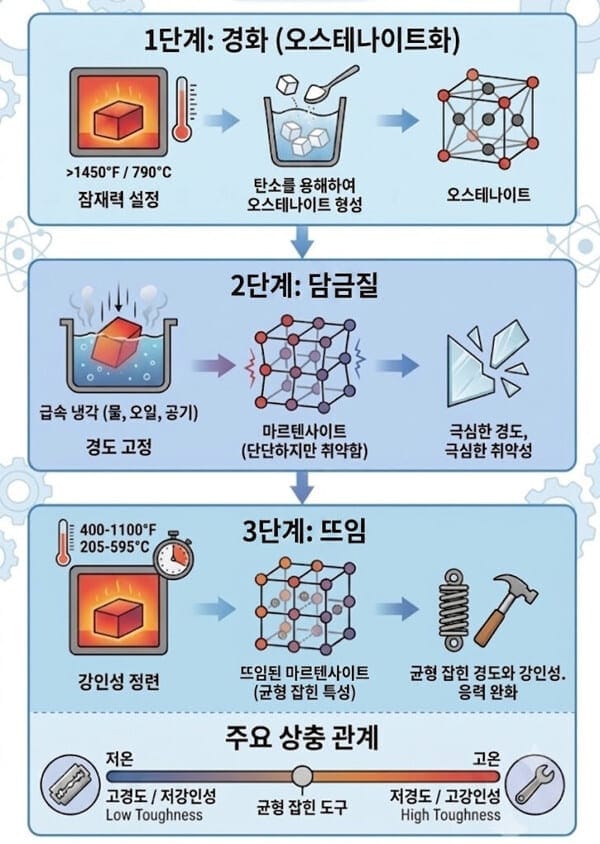

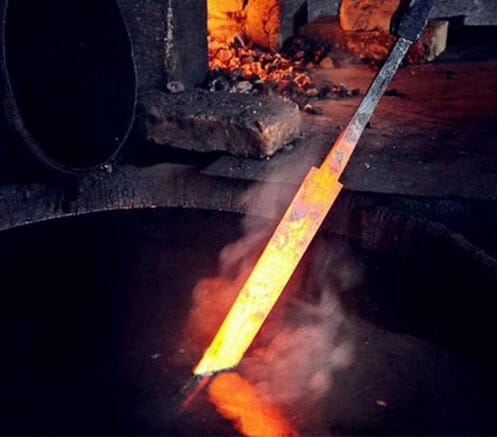

1. 담금질 (Quenching, 퀜칭)
개념 : 금속을 고온으로 가열한 후, 물이나 기름에 급격히 냉각(급랭)시키는 공정.
목적 : 금속의 경도(단단함)와 강도를 극한으로 끌어올리기 위함.
특징 : 너무 단단해지는 대신 유리처럼 깨지기 쉬운 성질(취성)이 생기므로, 반드시 후속 공정인 ‘뜨임’이 필요함.
2. 뜨임 (Tempering, 템퍼링)
개념 : 담금질한 금속을 다시 비교적 낮은 온도로 가열했다가 서서히 냉각시키는 공정.
목적 : 담금질로 인해 생긴 내부 응력(스트레스)을 제거하고 인성(질긴 성질)을 부여하여 깨짐을 방지함.
특징 : “담금질과 뜨임”은 바늘과 실처럼 항상 세트로 움직이는 공정이다.

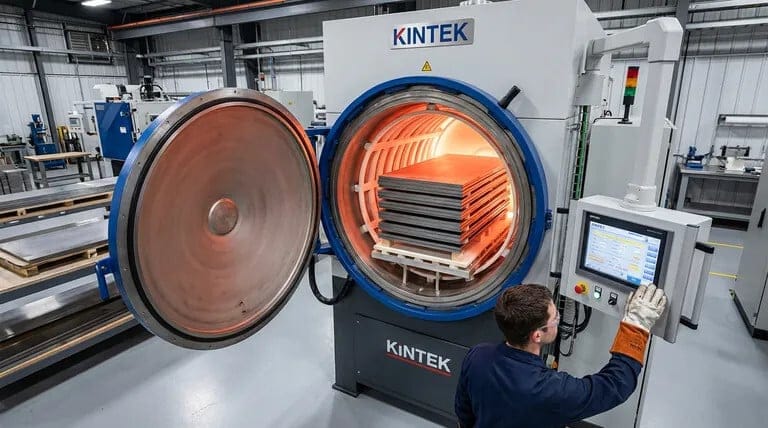

3. 풀림 (Annealing, 어닐링)
개념 : 금속을 고온으로 가열한 후, 로(Furnace) 내부에서 아주 천천히 냉각(서랭)시키는 공정.
목적 : 금속을 가장 부드러운 상태로 만들어 가공하기 쉽게(절삭성 향상) 하고, 내부 변형을 제거한다.
4. 불림 (Normalizing, 노멀라이징)
개념 : 금속을 가열한 후, 공기 중에 그대로 두어 자연 냉각(공랭)시키는 공정.
목적 : 결정 조직을 표준화(미세화·균일화)하여 앞선 가공으로 인해 불균일해진 금속의 성질을 표준 상태로 되돌린다.
가공하기 좋게 최대한 부드럽게 녹여내듯 식히고 싶다면 → 풀림 (로랭)
조직을 미세하고 균일하게 만들어 적당한 강도와 점성을 확보하고 싶다면 → 불림 (공랭)
표면 열처리 공법

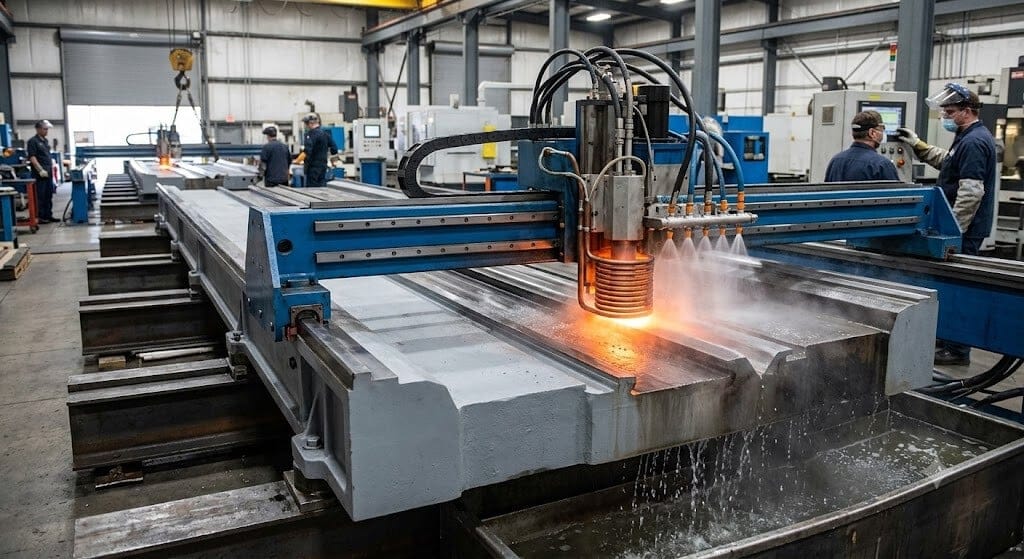

1. 고주파 경화법 (Induction Hardening)
원리 : 부품 주위에 코일을 감고 고주파 전류를 흘려보내면, 유도 가열(Induction Heating) 현상에 의해 표피 효과(Skin Effect)가 발생하여 표면만 순식간에 달구어진다. 이때 가열 직후 코일 근처의 분사 노즐로 물이나 냉각액을 뿌려 급랭시킨다.
특징: 가열 시간이 수 초 내외로 매우 짧아 산화되거나 탈탄될 우려가 적다. 결정립이 미세해지고, 대량 생산 라인에 편입하기 가장 좋은 공정이다. 기어 톱니, 축류에 가장 흔하게 쓰인다.

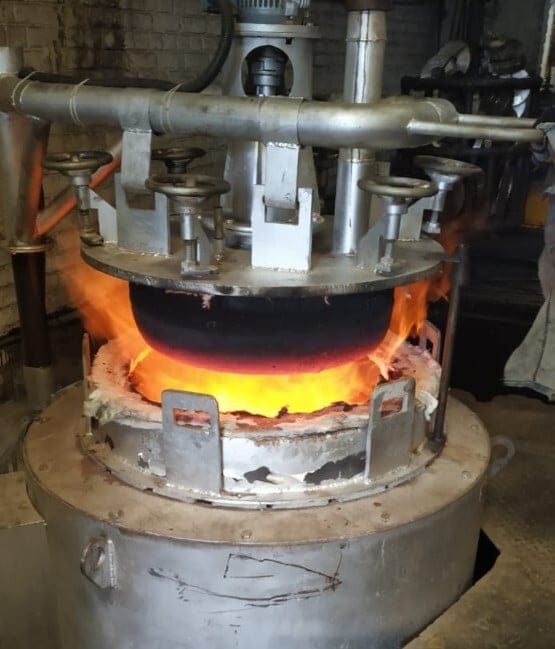

2. 침탄 경화법 (Carburizing)
원리 : 탄소 함량이 낮은 강(저탄소강, 0.2% 이하)을 침탄제 속에 넣고 섭씨 900~950도 이상의 고온으로 가열하여 표면에 탄소를 침투시킨 후 담금질과 뜨임을 거쳐 표면만 마르텐사이트 조직으로 만드는 공정.
특징 : 경화 깊이(보통 0.5~2mm)를 깊게 확보할 수 있어 큰 하중을 받는 부품에 유리하다. 다만 고온 가열 후 급랭하므로 열변형이 발생할 수 있다.

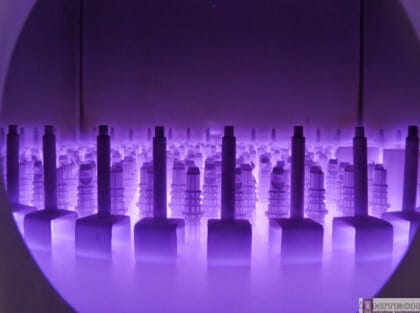

3. 질화법 (Nitriding)
원리 : 약 500~550도의 변태점 이하 온도에서 암모니아 가스 등을 이용해 철강 표면에 질소를 침투시켜 매우 단단한 질화물(Fe-N계 등)을 형성하는 방법.
특징 : 침탄과 달리 담금질(급랭) 공정이 필요 없다. 변태점 이하에서 진행되므로 열변형이 극도로 적고, 치수 정밀도가 우수하다. 표면 경도가 매우 높고 내식성, 내열성도 좋아진다. 다만, 경화층 깊이가 얇고 처리 시간이 길다.

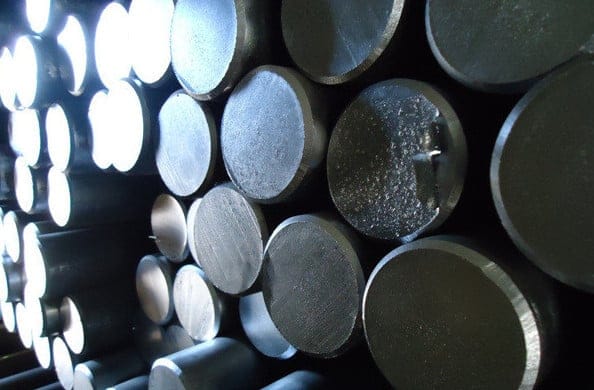

열처리가 잘되는 대표적 탄소강 및 합금강
철강 재료는 주로 담금질(Quenching)과 뜨임(Tempering)을 통해 경도와 인성을 동시에 확보하는 종들이 대표적이다.
* AISI : American Iron and Steel Institute
1. 기계구조용 탄소강 (SM45C / AISI 1045)
특징 : 탄소 함유량이 약 0.45%인 대표적인 중탄소강이다. 가격이 저렴하고 열처리 효율이 좋아 국내 가공업계에서 가장 흔하게 쓰인다.
열처리 효과 : 고주파 표면 경화나 전체 담금질을 통해 축, 기어, 볼트 등의 내마모성을 극대화한다.
2. 크롬-몰리브덴강 (SCM440 / AISI 4140)
특징 : 탄소강에 크롬(Cr)과 몰리브덴(Mo)을 소량 첨가한 합금강.
열처리 효과 : 합금 원소 덕분에 경화능(하드닝이 깊숙한 곳까지 잘 먹는 성질)이 매우 뛰어나다. 두꺼운 부품도 속까지 균일하게 단단해지므로, 고부하를 받는 엔진 부품이나 대형 샤프트등에 필수적이다.
3. 고탄소 크롬 베어링강 (STB2 / AISI 52100)
특징 : 탄소가 약 1.0%, 크롬이 약 1.5% 들어간 고탄소 합금강.
열처리 효과 : 열처리 후 가공하면 극도로 높은 경도와 내마모성을 가진다. 마찰을 지속해서 견뎌야 하는 베어링이나 정밀 금형 핀에 사용된다.

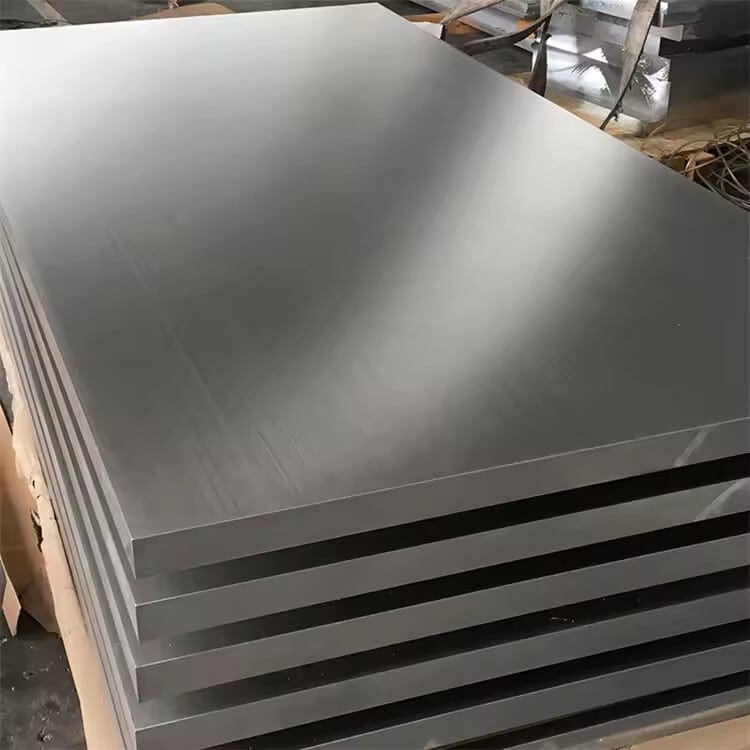

열처리가 잘되는 대표적 알루미늄 합금 (시효경화성)
알루미늄은 모든 계열이 열처리로 단단해지지 않는다. 1000, 3000, 5000계열은 가공경화(두드려서 단단하게 만듦)를 하고, 아래의 2000, 6000, 7000계열이 열처리(시효경화)의 핵심이다.
1. 2000계열: 알루미늄-구리 합금 (Al-Cu, 대표 규격: 2024)
별칭 : 두랄루민(Duralumin)
열처리 효과: T3 또는 T4 열처리(용융선도 가열 후 급랭 + 상온 시효)를 거치면 철강 수준의 높은 인장 강도를 가집니다. 강도 대비 무게가 가벼워 항공기 기체 구조물에 오랫동안 사랑받아 온 종.
2. 7000계열: 알루미늄-아연-마그네슘 합금 (Al-Zn-Mg, 대표 규격: 7075)
별칭 : 초두랄루민(Super Duralumin)
열처리 효과 : 알루미늄 합금 중 가장 강도가 높다. 주로 T6 열처리(인공 시효)를 적용하며, 항공 우주 부품, 방산 부품, 고급 스포츠 용품(자전거 프레임 등)처럼 극한의 경량화와 강도가 동시에 필요한 곳에 쓰인다.
3. 6000계열: 알루미늄-마그네슘-실리콘 합금 (Al-Mg-Si, 대표 규격: 6061)
특징 : 2000/7000계열만큼 초고강도는 아니지만, 열처리 효과가 우수하면서도 내식성과 압출 가공성이 매우 뛰어나다.
열처리 효과 : 6061-T6 조건으로 열처리하여 기계 부품 프레임, 반도체 장비 구조재 등으로 가장 범용성 있게 사용된다.

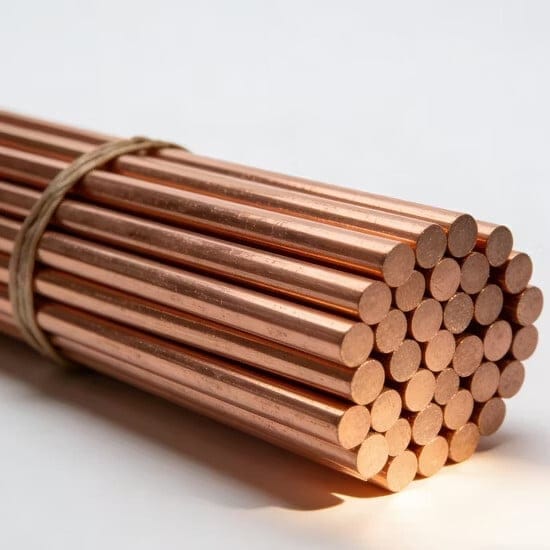

열처리가 잘되는 대표적 구리 합금 (석출경화성)
순수 구리는 부드럽지만, 특정 원소를 섞어 열처리하면 강철에 맞먹는 단단함을 얻을 수 있다.
1. 베릴륨 동 (Beryllium Copper, 대표 규격: C17200)
특징 : 구리에 베릴륨(Be)을 약 2% 첨가한 합금.
열처리 효과 : 동합금 중 최고 수준의 강도와 경도를 가진다. 높은 탄성률을 가지게 되므로, 스파크가 일어나면 안 되는 방폭 공구, 고급 커넥터 핀, 정밀 스프링 등에 쓰인다.
2. 알루미늄 청동 (Aluminum Bronze, 대표 규격: C95400)
특징 : 구리에 알루미늄(Al), 철(Fe), 니켈(Ni) 등을 첨가한 강인한 청동.
열처리 효과 : 철강처럼 담금질과 뜨임 처리가 가능하다. 열처리를 통해 조직을 미세화하면 내마모성과 내식성이 극대화되어 대형 선박의 프로펠러, 화학 플랜트의 밸브 시트, 중장비용 부싱 등에 적용된다.

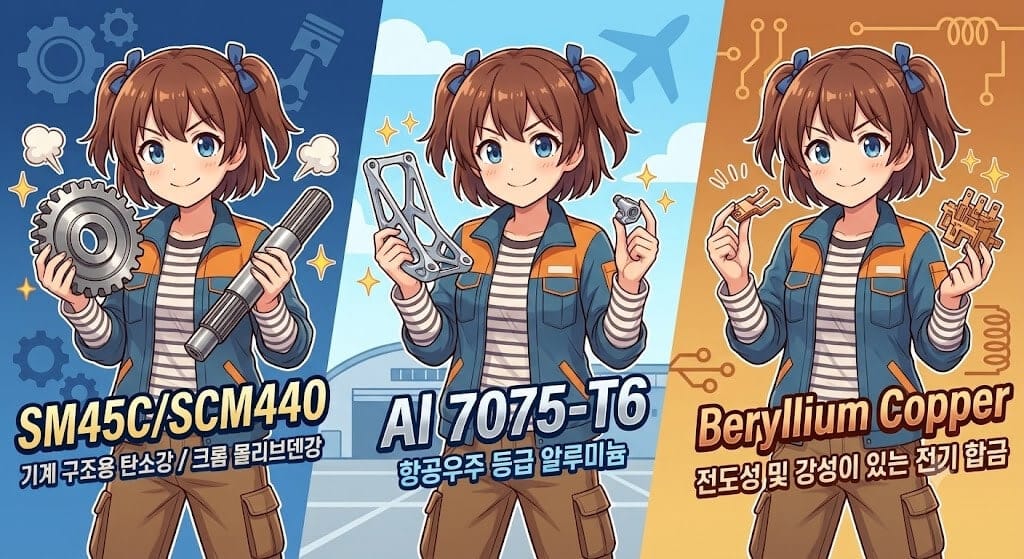

요약하자면 기계 구조물의 뼈대나 축에는 SM45C나 SCM440, 가볍고 튼튼해야 하는 기체나 프레임에는 Al 7075-T6, 전도성과 강성이 동시에 필요한 전장 부품에는 베릴륨 동이 각 분야의 열처리 에이스라고 볼 수 있다.
도면 기호별 경도 및 강도 수준
1. HT : 조질 처리 (Thermal Refining)
목적 : 부품 전체에 질긴 성질(인성)과 일정 수준의 강도를 균일본출하는 베이스 처리
목적 경도 수준: HRC 22 ~ 32 (브리넬 경도 약 HB 240~300)
강도 특징 : 경도가 아주 높지 않아 열처리 후에도 선반/밀링 등 2차 기계 가공(절삭)이 가능하다.
인장강도는 약 800~1000 MPa 수준으로 올라가며, 반복적인 피로 하중을 견디는 능력이 극대화된다. 보통 제품을 크게 깎아내기 전 원소재 상태에서 먼저 수행한다.
2. H : 전체 담금질 (Hardening)
목적 : 부품 전체를 칼날이나 베어링처럼 극도로 단단하게 만드는 처리
목적 경도 수준 : HRC 50~62 (재질별 상이)
SM45C : HRC 50~55, SCM440 / STB2(베어링강) : HRC 55~62
강도 특징: 인장강도가 1500 Mpa 이상으로 치솟지만, 취성(깨지는 성질)이 강해지므로 강한 충격을 받는 곳에는 제한적으로 쓰인다.
전체가 단단해지기 때문에 열처리 후에는 일반 공구로 깎이지 않으며, 오직 연삭(Grinding) 가공으로만 치수를 맞출 수 있다.
3. HF : 고주파 표면 경화 (High-Frequency Hardening)
목적 : 축(Shaft)의 마찰부 등 특정 표면만 단단하게 만들고 속은 조질(HT) 상태의 인성을 유지
목적 경도 수준 : HRC 50~60
경화 깊이 : 보통 두께 1~4mm 내외까지 단단해짐
강도 특징 : 겉은 유리처럼 단단해 마모를 완벽히 방지하고, 중심부는 부드러운 상태를 유지해 부러지지 않고 휘어지는 충격을 흡수한다.
모터 축, LM 가이드 축, 실린더 로드 등 회전·접촉 부품의 수명을 극대화하는 핵심 공정입니다.
4. HI : 등온 담금질 (Isothermal Hardening)
목적 : 고경도를 얻으면서도 변형(휨, 뒤틀림)과 미세 균열을 방지해야 하는 정밀 부품
목적 경도 수준 : HRC 40~52 (베이니트 조직 기준)
강도 특징 : 일반 담금질(H)보다는 최종 경도가 약간 낮을 수 있지만, 충격에 견디는 인성(In toughness)은 훨씬 우수하다.
얇은 판스프링, 정밀 기어, 복잡한 형상의 클립 등 열처리 왜곡이 치명적인 부품에 적용되어 고강도와 형상 정밀도를 동시에 만족시키는 열처리.
5. HC : 침탄 경화 (Carburizing Hardening)
목적 : 탄소가 없는 부드러운 강(SCM415, SNCM220 등)의 표면에 탄소를 강제로 먹여 껍데기만 무적 상태로 만듦
목적 경도 수준 : HRC 58~62 (표면 기준)
경화 깊이 (Effective Case Depth) : 보통 0.5~2mm 내외 (공정 시간에 따라 제어)
강도 특징 : 표면 경도로만 치면 열처리 중 가장 단단한 축에 속한다.
내부 중심부는 탄소량이 낮아(약 0.15%) 여전히 부드럽고 아주 질기기 때문에, 강한 충격과 극심한 마찰이 동시에 작용하는 자동차 구동축 기어, 중장비 트랜스미션 부품에 최고의 강도를 제공한다.
6. TF : 질화 처리 / 터프라이드 (Nitriding)
목적 : 열 변형이 전혀 없어야 하는 초정밀 부품의 표면에 초고경도 세라믹층을 형성
목적 경도 수준: HV 600~1000 이상 (로크웰 환산 시 HRC 55~70 수준의 초고경도)
경화 깊이 : 매우 얇음 (0.1~0.4mm 이내)
강도 특징 : 가열 온도가 낮고 급랭을 안 해서 치수 변형이 거의 제로(0)에 가깝다.
표면에 매우 얇고 단단한 질화물 화합물층이 생겨 마찰에 극도로 강하며, 부식에도 강하다. 다만 경화층이 너무 얇아 강한 충격을 받으면 표면이 깨져 나갈 수 있으므로 정밀 슬라이드 핀이나 다이캐스팅 금형 등에 주로 쓰인다.
