LM 가이드 정렬 방법
오늘은 대표적인 LM 가이드 정렬 방법을 소개하도록 하겠다.
LM Guide는 Linear Motion Guide의 약자로 말 그대로 직선 운동을 하기 위한 부품으로 정밀하고 부드러운 직선 운동을 가능하게 하는 특징을 가지고 있다.

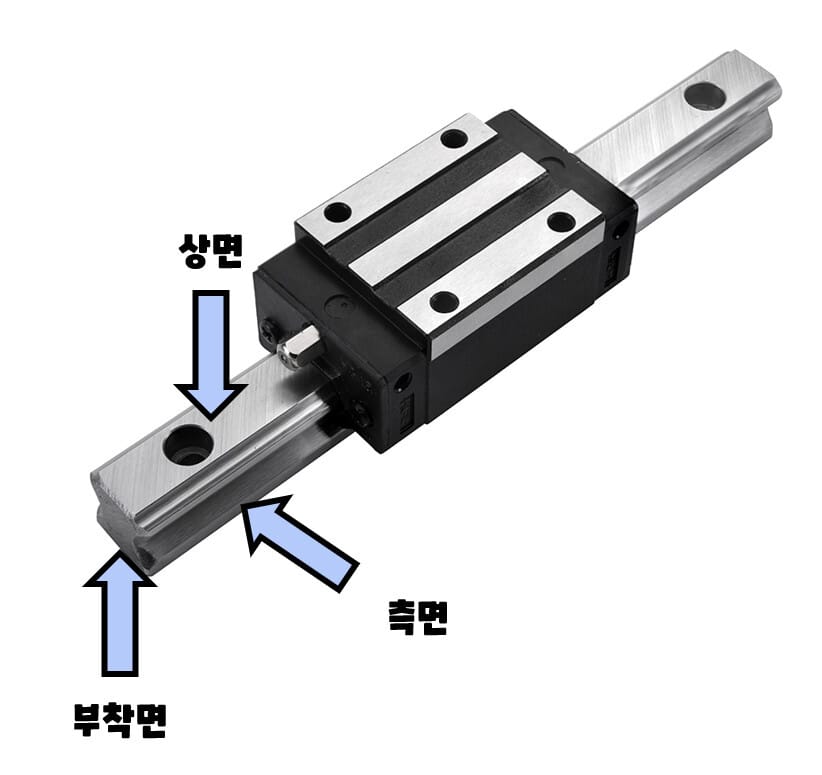

LM 가이드의 정렬은 레일의 위치를 조정하는 것으로 이루어지며, LM 가이드 레일 부착면은 가공의 정도를 그대로 따라가고 측면의 경우 주로 3가지 방법으로 정렬이 가능하다.

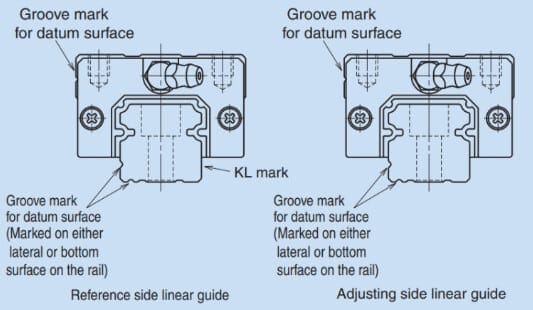

또한 LM 가이드를 정렬하기 위해서는 LM 가이드와 블록의 기준면을 아는 것이 중요한데 주로 아래의 사진처럼 그루부(인발선) 이 있는 쪽이 기준면이다. 이 LM 레일 기준면을 장비나 기구의 측면 LM 부착면(기준면)에 접촉 시킨다. LM 부착면은 매우 정밀한 가공 정도를 가지므로 도면을 보게 된다면 빠르게 찾을 수 있을 것이다.
LM Guide 정렬 방법 소개

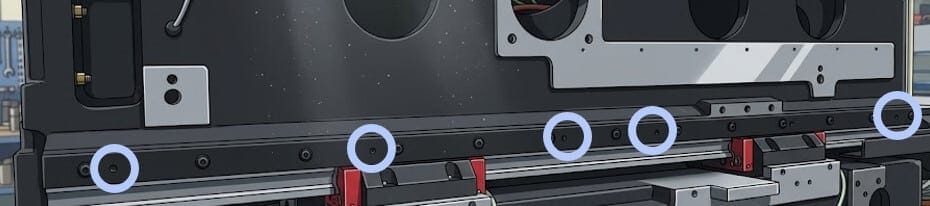

1. 페이스 라커(Face Locker) 정렬 방식
페이스 라커의 접시나사를 조으면 테이퍼가 힘을 받아 밀고 접시나사를 풀면 테이퍼가 힘을 덜 받아 당겨지는 방식. 월등한 공간 활용 능력을 가지나 국부 접촉의 단점을 가지고있다.

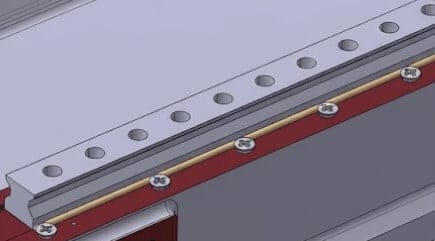

2. 환봉(LM 가이드 바) 접시 나사 방식
국부 압력이 적은 정렬 방식. 하지만 가이드 바가 휘지 않게 잘 관리 하여야 하여 손이 많이 가고
직경이 잘 관리 되지 않은 환봉을 사용할 시 접시나사의 체결량이 같더라도 다른 미는 정도를 가지는 한계를 가진다. 페이스 라커와 정렬 블록 사이의 절충안 정도로 보면 되겠다.

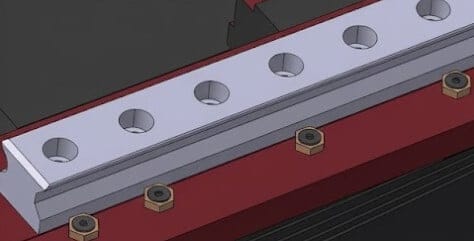

3. LM 가이드 정렬 블록
LM 기준면 반대편에 일정한 간격으로 TAP이 뚫려 있는 가이드 블록을 붙여 정렬하는 방식.
LM 레일을 밀어야 한다면 무두 볼트를 해당 TAP에 체결, 필요량에 따라 무두 볼트의 잠금 정도를 조절해 LM 레일을 밀고 당긴다.
LM 가이드 정렬 블록 사용의 장점은 필요로 하는 공간은 다른 정렬 방식과 크게 차이가 없지만 정렬에 필요한 재료 비용을 감축할 수 있다. 단순하게 생각하면 블록만을 추가한 것 같지만 블록을 쓰지 않았다면 해당 공간은 주물이나 제관품 용접품으로 채워져야 하기 때문이다.
